SLIO概況

    SLIO是一款緊湊的模塊化智能控制與I/O系統，基于SPEED7技(jì )術，采用由SMC1000與SNAP+芯片組構建的SLICE BUS高速背闆通訊，配備标準工業總線的耦合器，可靈活配置于不同的應用，不局限于VIPA自有的控制系統。

   SLIO系統的設計融合了電氣性能與靈巧的機械結構，安裝非常緊湊，并可以一片一片地靈活拆裝組合，以适應應用的要求。

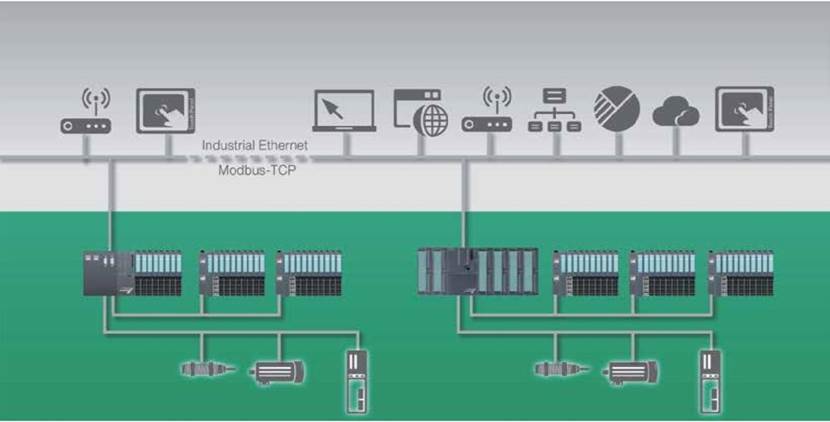

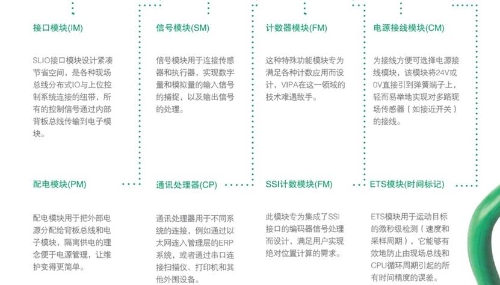

    接口模塊支持PROFINET,PROFIBUS,EtherCAT,DeviceNet,CANopen,EtherNet/IP和MODBUS TCP,MODBUS RTU協議，可連接64個模塊。

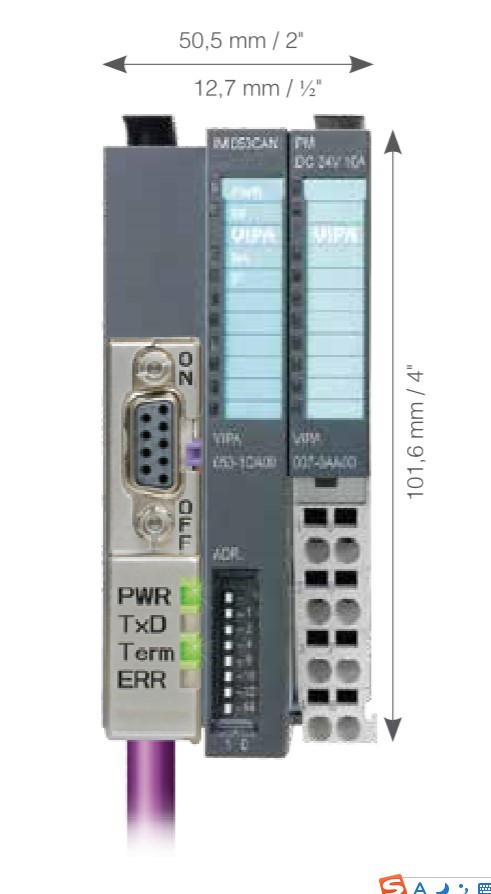

    一個模塊單元由底座和電子模塊組成，兩部分通過安全滑動鎖動鎖扣機構相連接。底座由彈簧卡接端子、電子模闆插座、背闆總線連接器和導軌鎖緊機構構成，模塊維修時隻需簡單地将電子模塊從底座上拔出更換即可，而安裝在35mm導軌上的底座和接線無需任何變動。如果要更換底座，必須先将其右側的電子模塊拔出，再松開本底座的導軌鎖緊機構，即可把底座單獨取下來。

    配電模塊底座為白色，以區别于其他模塊，它需要外部的DC24V電源實現電源分配，電源接入端子設置為兩路，一路給本站的電子模塊供電，另一路通過内部電路轉換成DC5V給背闆供電，這兩路電源在内部是完全隔離的，建議用戶在實際的應用中用兩路電源分别供電，避免由于電子模塊的外接電路問題影響系統的正常運行。如果由于模塊過多，電源分配容量不夠的話，可以随處配置新的配電模塊，以保證此後的模塊供電，也可以根據用戶的都需要将模塊分組分别隔離供電。

    憑借LED綜合狀态顯示和電子模塊的标簽條，可以清晰明确地識别和監測各通道的狀态。

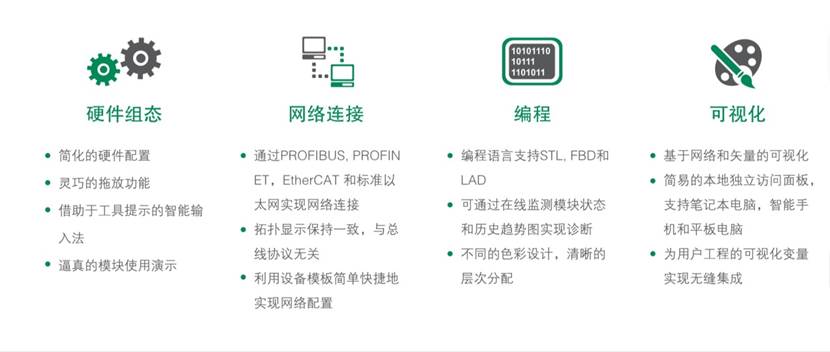

    随着SLIO CPU的推出，該系列成為VIPA自動化市場上的集中式控制系統之一。用戶可以通過VIPASetCards(VSC)輕松地配置自己想要的CPU，除了擴展工作内存以外，還可以配置Profibus主/從站接口。

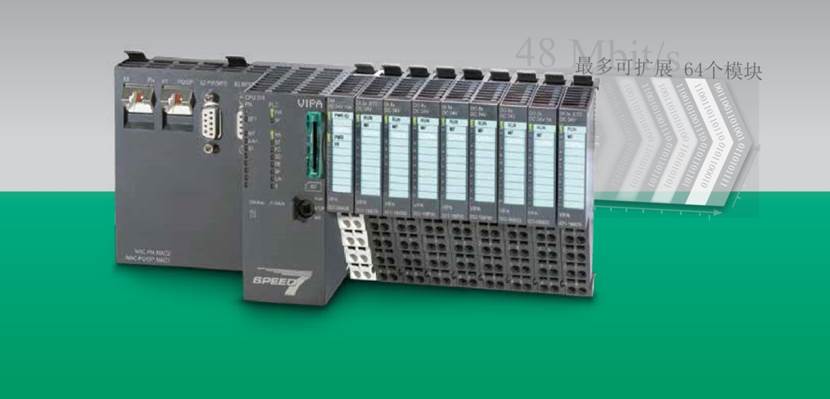

SLIO CPU

√明顯降低用戶的庫存成本

√隻需幾秒鍾，就可以用VSC卡輕松改變CPU的配置

√SPEED7技(jì )術：實時處理大量數據，提供靈活的内存擴展，為應用确保高的運行速度

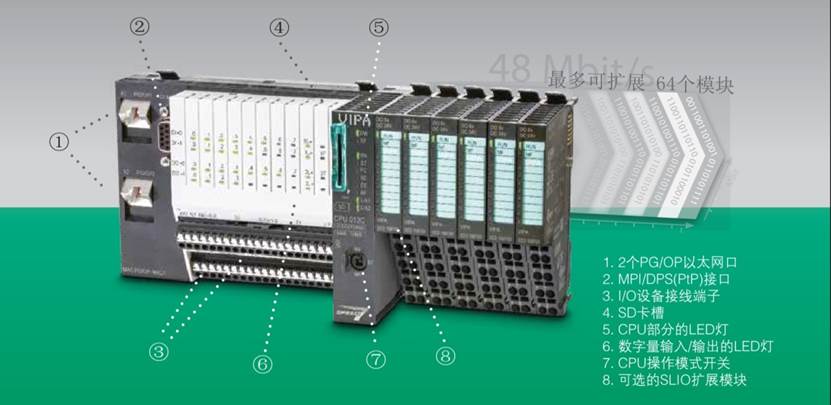

SLIO緊湊型CPU

更緊湊的SPEED7控制器

    緊湊型CPU 013将PLC CPU、SPEED7技(jì )術和數字量/模拟量輸入/輸出通道結合在一起，特定的通道和技(jì )術包含在一個外殼之中。

集成的I/O通道，既省錢又省空間

    SLIO家族中的新品，将SLIO CPU與I/O通道緊湊地集成在一起，例如，在機械設計上節省了可貴的空間。新的緊湊型CPU的極具吸引力的價格，降低了您的初始投入，并可以節省您的可貴的空間。

技(jì )術數據一覽

SLIO緊湊型CPU的主要特性

       ·基于SPEED7技(jì )術的高速時鍾和48Mbit/s傳輸速率的快速背闆總線

       ·最多64個模塊的擴展功能，支持所有SLIO系統的模塊類型

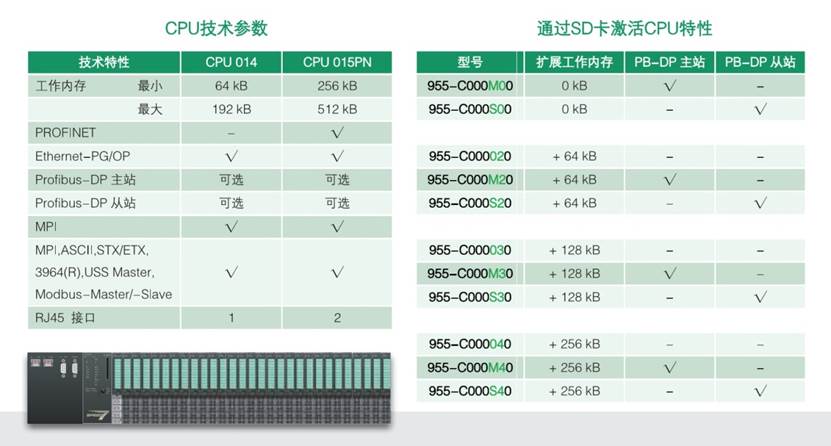

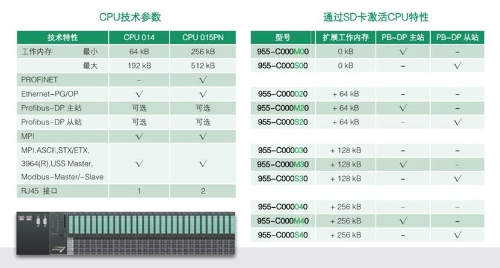

       ·通過VSC卡配置CPU，擴展内存、激活PROFIBUS-DP從站功能

       ·CPU和數字信号通道的LED顯示

       ·2個PG/OP以太網通訊接口

       ·可用于MPI通訊、PtP通訊或用VSC卡激活PROFIBUS-DP從站功能的串口

       ·集成I/O通道16 x DI,12 x DO,2 x AI

       ·4個用于工藝功能的通道：4計數器/頻率測量，2 PWM

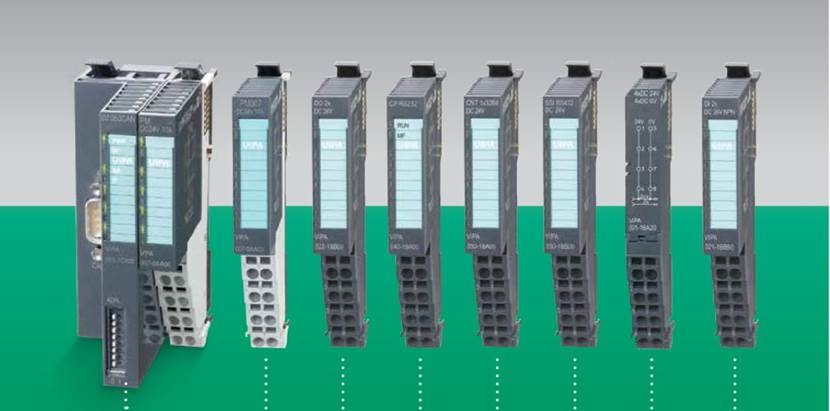

SLIO I/O系統

SLIO特性

       高性能背闆總線

          ·傳輸速率高達48Mbit/s

          ·極快的反應時間可達20μs

          ·所有信号和功能模塊的底座是統一的

     易于安裝和維護

          ·可靠的薄片式結構易于安裝

          ·卡接安裝，快速便捷，便于防護

          ·電子模塊的自動識别系統，可以有效防止安裝錯誤

          ·兩段式概念，底座和電子模塊可分拆，易于更換，維護方便

     節省空間的連接技(jì )術

          ·節省空間的階梯式布線配備彈簧端子

          ·布線理念易于模塊拆裝

          ·統一的底座可适用模塊的接線

     簡單明确地訂購流程

          ·一個訂貨号給你訂貨信息，不管是耦合器還是其他模塊

          ·所有的模塊均可單獨訂購

          ·耦合器自帶配電模塊，若電流不夠再考慮增加

          ·SLIO不需要終端模塊

    清晰的狀态和診斷監測

         ·診斷監測和通道狀态通過LED燈顯示

         ·清晰的布局使各通道狀态一目了然

         ·系統中每一個模塊的詳細診斷都可以監測

    方便友好的用戶标簽

         ·标簽條獨立指示每個通道

         ·LED狀态指示燈的含義直接标識在标簽條上

         ·每個模塊的側面和标簽下均有原理和接線圖

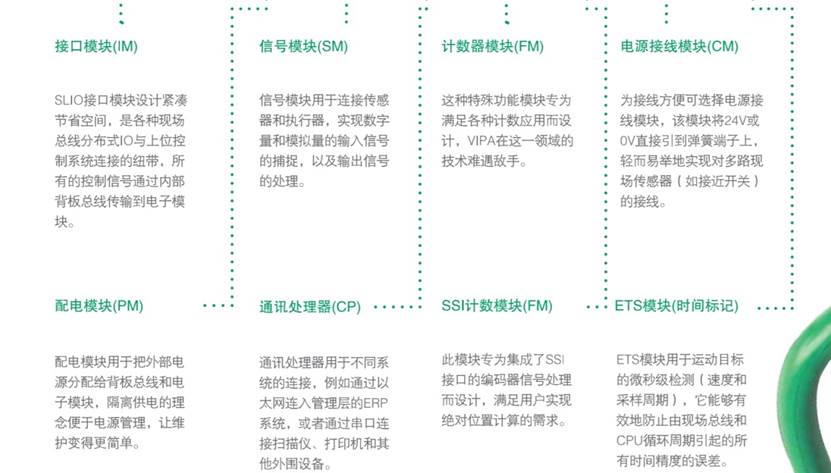

VIPA System SLIO

Power supplies

007-1AA00 PM 007, DC 24V 10A, DC 24V/5V 3A電子模塊

007-1AB00 PM 007, DC 24V 10A

007-1AB10 PM 007, DC 24V 10A, DC 24V/5V 2A

Digital input modules

021-1BB00 SM 021, DI 2xDC 24V

021-1BB10 SM 021, DI 2xDC 24V 2µs…4ms

021-1BB50 SM 021, DI 2xDC 24V NPN

021-1BB70 SM 021, DI 2xDC 24V Time stamp

021-1BD00 SM 021, DI 4xDC 24V

021-1BD10 SM 021, DI 4xDC 24V 2µs…4ms

021-1BD40 SM 021, DI 4xDC 24V, 3 wire

021-1BD50 SM 021, DI 4xDC 24V NPN

021-1BD70 SM 021, DI 4xDC 24V Time stamp

021-1BF00 SM 021, DI 8xDC 24V

021-1BF01 SM 021, DI 8xDC 24V 0.5ms

021-1BF50 SM 021, DI 8xDC 24V NPN

021-1DF00 SM 021, DI 8xDC 24V 線路檢測

021-1SD00 SM 021, DI 4xDC 24V 安全模塊

Digital output modules

022-1BB00 SM 022, DO 2xDC 24V 0.5A

022-1BB20 SM 022, DO 2xDC 24V 2A

022-1BB50 SM 022, DO 2xDC 24V 0.5A NPN

022-1BB70 SM 022, DO 2xDC 24V Time stamp 0,5 A

022-1BB90 SM 022, DO 2xDC 24V 0.5A PWM

022-1BD00 SM 022, DO 4xDC 24V 0.5A

022-1BD20 SM 022, DO 4xDC 24 V 2 A

022-1BD50 SM 022, DO 4xDC 24V 0.5A NPN

022-1BD70 SM 022, DO 4xDC 24V Time stamp 0,5 A

022-1BF00 SM 022, DO 8xDC 24 V 0.5 A

022-1BF50 SM 022, DO 8xDC 24V 0.5A NPN

022-1DF00 SM 022, DO 8xDC 24 V 0.5 A 線路檢測

022-1HB10 SM 022, DO 2xDC 30V/AC 230V 3A Relay

022-1HD10 SM 022, DO 4xDC 30V/AC 230V 1.8A Relay

022-1SD00 SM 022，DO 4xDC 0.5A 安全模塊

Analog input modules

031-1BB10 SM 031, AI 2x12Bit I  4…20mA

031-1BB30 SM 031, AI 2x12Bit U  0…10 V

031-1BB40 SM 031, AI 2x12Bit I 0(4)…20mA

031-1BB60 SM 031, AI 2x12Bit I 4…20mA(2wire)

031-1BB70 SM 031, AI 2x12Bit -10 V…+10 V

031-1BB90 SM 031, AI 2x16Bit TC -80 mV…+80 mV

031-1BD30 SM 031, AI 4x12Bit U  0…10 V

031-1BD40 SM 031, AI 4x12Bit I 0(4)…20mA

031-1BD70 SM 031, AI 4x12Bit U -10 V…+10 V

031-1BD80 SM 031, AI 4x16Bit, R, RTD

031-1BF60 SM 031, AI 8x12Bit I 0(4)…20mA (2wire)

031-1BF74 SM 031, AI 8x12Bit U -10 V…+10 V

031-1CB30 SM 031，AI 2x16Bit,0…10V

031-1CB40 SM 031, AI 2x16Bit,0…20mA

VIPA System SLIO

031-1CB70 SM 031, AI 2x16Bit,-10…+10V

031-1CD30 SM 031, AI 4x16Bit,0…10V

031-1CD40 SM 031, AI 4x16Bit,0…20mA

031-1CD70 SM 031, AI 4x16Bit,-10…+10V

031-1LB90 SM 031, AI 2x16Bit,-80…+80mV,熱電偶

031-1LD80 SM 031, AI 4x16Bit,熱電阻,2,3,4線

DMS-Module

031-1CA20 SM 031，AI DMS電橋檢測模塊

Power measurement module

031-1PA00 SM 031，AI 三相交流電檢測模塊

Analog output modules

032-1BB30 SM 032, AO 2x12Bit U  0…10 V

032-1BB40 SM 032, AO 2x12Bit I 0(4)…20mA

032-1BB70 SM 032, AO 2x12Bit,-10…+10V

032-1BD30 SM 032, AO 4x12Bit U  0…10 V

032-1BD40 SM 032, AO 4x12Bit I 0(4)…20mA

032-1BD70 SM 032, AO 4x12Bit,-10…+10V

032-1CB30 SM 032, AO 2x16Bit,0…10V

032-1CB40 SM 032, AO 2x16Bit I 0(4)…20mA

032-1CB70 SM 032, AO 2x16Bit,-10…+10V

032-1CD30 SM 032, AO 4x16Bit,0…10V

032-1CD40 SM 032, AO 4x16Bit I 0(4)…20mA

032-1CD70 SM 032, AO 4x16Bit,-10…+10V RS232/422/485 -and other CPs

040-1BA00 CP 040 - RS232 interface

040-1CA00 CP 040 - RS422/485 interface

Counter modules

050-1BA00 FM 050, Counter 1x32Bit DC 24V, DO 1xDC 24V0.5A

050-1BA10 FM 050, Counter 1x32Bit DC 5V,  DO 1x DC 24V 0.5A

050-1BB00 FM 050, Counter 2x32Bit DC 24V

050-1BB30 FM 050, Counter 2x32Bit DC 24V ECO

050-1BB40 FM 050, Counter 2x24Bit DC 24V

SSI modules

050-1BS00 FM 050, SSI RS422 24/32Bit 100/300/600kBit/s

Fieldbus slave modules w/o I/Os

053-1CA00 IM 053CAN, CANopen slave

053-1DN00 IM 053DN, DeviceNet slave

053-1DP00 IM 053DP, Profibus-DP slave

053-1EC00 IM 053EC, EtherCAT slave

053-1IP00 IM 053IP, EtherNet/IP從站

053-1MT00 IM 053MT, Modbus/TCP slave

053-1PN00 IM 053PN, PROFINET-IO slave

Motion modules

054-1BA00 FM 054, Stepper module

054-1CB00 FM 054, DC Motor module

054-1DA00 FM 054, Pulse Train output module

Line Extension

060-1AA00 IM 060, 與IM061成對使用，通過VIPA 950-0KD30（2m）連接

061-1BA00 IM 061, 與IM060成對使用，通過VIPA 950-0KD30（2m）連接

Cable

950-0KD30 擴展專用電纜（2m），用于連接IM060和IM061

CPU

013-CCF0R00 SLIO 013 64-128KAct.Eth.16DI,12DO,2AI(4counter,2PTM/PWM)

014-CEF0R00 SLIO 014 64-192K PG/OP.Eth.

014-CEF0R01 SLIO 014 128-256K 2xAct.Eth.

015-CEFPR00 SLIO 015PN 256-512K PG/OP.Eth.

015-CEFNR00 SLIO 015N 256-512K 2xPG/OP.Eth. 1xCP.Eth.1xEtherCAT

015-CEFPR01 SLIO 015PN 256-512K 2xAct.Eth. 2xPN

017-CEFPR00 SLIO 017PN 512K-2M 2xAct.Eth. 2xPN

FeatureSets Card

955-C000020 VSC003 + 64KB (CARD)

955-C000030 VSC006 + 128KB (CARD)

955-C000040 VSC009 + 256KB (CARD)

955-C000050 VSC012 + 512KB (CARD)

955-C000060 VSC014 + 1MB (CARD)

955-C000070 VSC016 + 1,5MB (CARD)

955-C000M00 VSC001 + PB-M (CARD)

955-C000M20 VSC004 + 64KB, + PB-M (CARD)

955-C000M30 VSC007 + 128KB, + PB-M (CARD)

955-C000M40 VSC010 + 256KB, + PB-M (CARD)

955-C000M50 VSC013 + 512KB, + PB-M (CARD)

955-C000M60 VSC015 + 1MB, + PB-M (CARD)

955-C000M70 VSC017 + 1,5MB, + PB-M (CARD)

955-C000S00 VSC002 + PB-S (CARD)

955-C000S20 VSC005 + 64KB, + PB-S (CARD)

955-C000S30 VSC008 + 128KB, + PB-S (CARD)

955-C000S40 VSC011 + 256KB, + PB-S (CARD)

955-C0ME040 VSC031 +256KB, +EC-M, +MC-4A (CARD)

955-C0NE040 VSC032 +256KB, +EC-M, +MC-8A (CARD)

955-C0PE040 VSC033 +256KB, +EC-M, +MC-20A (CARD)

Clamp modules

001-1BA00 CM 001 - 8xDC 24V clamps

001-1BA10 CM 001 - 8xDC 0V clamps

001-1BA20 CM 001 - 4xDC 24V, 4xDC 0V clamps

Miscellaneous

000-0AA00 SLIO bus cover 1 piece

000-0AB00 SLIO shield bus carrier 10 pieces

000-0AC00 SLIO coding keys 100 pieces

000-0DN00 SLIO DeviceNet jack for IM DeviceNet jackfor IM053-1DN00
