300S

裝備了SPEED7芯片的高速控制系統

300S概況

SPEED7技(jì )術，使300S系統成為硬件PLC系統之一，組态編程由VIPA提供的可視化軟件平台SPEED7 studio完成。

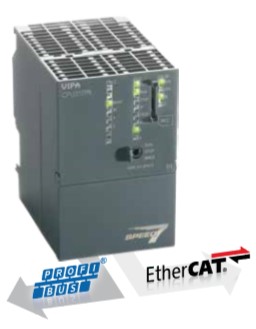

裝備CPU的SPEED7技(jì )術

SPEED7技(jì )術，不僅使300S CPU在運行速度上有表現，反應速率和信号處理也因SPEED7的總線技(jì )術而得到更好的優化。

内存管理

這是由VIPA提出的工作内存擴展理念，300S CPU 标配了部分内存，可實現無存儲卡運行，在工作内存不夠時，可以通過專用的MCC卡來實現内存的擴展，根據CPU的不同型号，其集成工作内存最大可擴展至8M，此外，通過标準的MMC卡可實現高安全性的加密功能，有效保護您的知識産權。

實用的功能

300S CPU标準配置的通訊接口支持Etherner PG/OP、MPI和PtP，不同型号分别支持Profibus、Profinet、EtherCAT、CP343通訊，使用方便靈活，大大提高了編程過程中的工作效率。

緊湊型的300SC CPU

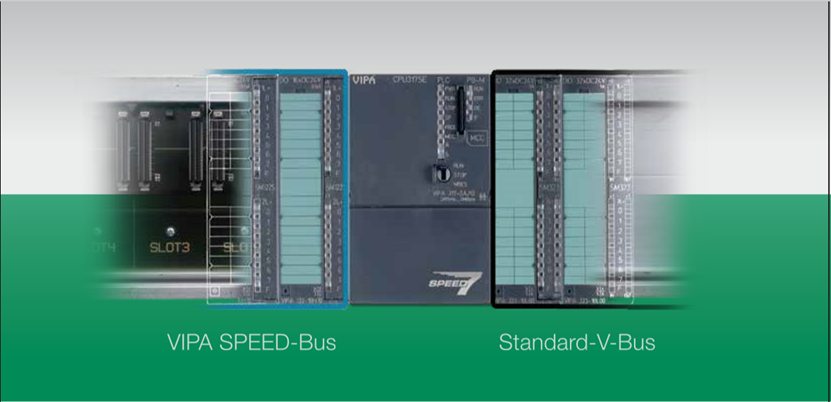

憑借其集成的SPEED7技(jì )術，以及輸入輸出外設直接組裝在高速背闆上的巧妙設計，尤其适用于對成本敏感的應用。性能、可擴展内存和靈活的通訊選擇，使300SC可以适用于多種應用。

每一款300S均為客戶量身打造

訂貨号         技(jì )術指标

VIPA 312-5BE23 CPU 312 DI16/DO8,PtP

VIPA 313-5BF23 CPU 313 DI24/DO16/AI4/AO2/PT100,PtP

VIPA 313-6CF23 CPU 313 DI16/DO16,Profibus主站\PtP

VIPA 314-2AG23 CPU 314 Profibus主站\PtP

VIPA 314-2BG23 CPU 314 Profibus從站\PtPVIPA 314-6CF23 CPU 314 DIO/AIO/PT101,Profibus主站\PtP

VIPA 314-6CG23 CPU 314 DI24/DO16/DIO8/AI4/AO2/PT100,DP主站,PtP

VIPA 315-2AG23 CPU 315 Profibus主站\PtPVIPA 315-4NE23 CPU 315 CP343,Profibus主站\PtP

VIPA 315-4PN23 CPU 315 PROFINET,Profibus主站\PtP

VIPA 315-4PN43 CPU 315 PROFINET,PtP

VIPA 317-2AJ23 CPU 317 Profibus主站\PtP,Speed-Bus

VIPA 317-4NE23 CPU 317 CP343,Profibus主站\PtP,Speed-Bus

VIPA 317-4PN23 CPU 317 PROFINET,Profibus主站\PtP,Speed-Bus

VIPA 307-1BA00 電源模塊 AC 100/240V，DC24V，2.5A

VIPA 307-1EA00 電源模塊 AC 100/240V，DC24V，5A

VIPA 307-1KA00 電源模塊 AC 100/240V,DC24V,10A

VIPA 353-1DP01 Profibus-DP從站接口(可連接32個模塊，支持DPV0/1)

VIPA 321-1BH01 16點輸入 DC 24V

VIPA 321-1BL00 32點輸入 DC 24V

VIPA 321-1FH00 16點輸入 AC 120/230VVIPA 322-1BF01 8點輸出 DC 24V 2A

VIPA 322-1BH01 16點輸出 DC 24V 1A

VIPA 322-1BH41 16點輸出 DC 24V 2A

VIPA 322-1BH60 16點輸出 DC 24V 0.5A 帶輸出控制

VIPA 322-1BL00 32點輸出 DC 24V 1A

VIPA 322-1HH00 16點繼電器輸出 5A

VIPA 322-5FF00 8點輸出 AC 120/230V 2A

VIPA 323-1BH00 16點輸入/輸出 DC 24VVIPA 323-1BH01 8點輸入/8點輸出 DC 24V

VIPA 323-1BL00 16點輸入/16點輸出 DC 24V

VIPA 331-1KF01 8路模拟量輸入 AI8x13Bit VIPA 331-7KB01 2路模拟量輸入 AI2x12Bit VIPA 331-7KF01 8路模拟量輸入 AI8x12Bit VIPA 332-5HB01 2路模拟量輸出 AO2x12Bit

VIPA 332-5HD01 4路模拟量輸出 AO4x12BitVIPA 334-0KE00 AI4xU/PT100/R12Bit,AO2xU12Bit

VIPA 341-1AH01 CP341RS232C

VIPA 341-1CH01 CP341RS422/485

VIPA 342-0IA01 CP342Interbus

VIPA 343-2AH10 CP3432P_ASI

SPEED_BUS

VIPA 307-1FB70 電源模塊 AC 100/240V，DC24V，5.5A SPEED_BUS

VIPA 321-1BH70 高速16點輸入 DC 24V   2.56μs…40ms

VIPA 322-1BH70 高速16點輸出 DC 24V 0.5A 100kHz

VIPA 323-1BH70 高速16點輸入/輸出 DC 24V

VIPA 331-7AF70 高速8路模拟量輸入 +/-20mA 100μs

VIPA 331-7BF70 高速8路模拟量輸入 +/-10V 100μs

VIPA 341-2CH71 CP341S2xRS422/485

VIPA 342-1CA70 CP342SCAN

VIPA 342-1DA70 CP342SDP

VIPA 342-2IA71 CP342S2xIBS

VIPA 343-1EX71 CP343STCP/IP

VIPA 391-1AF10 安裝導軌 530mm，含高速總線背闆(兩槽位)

VIPA 391-1AF30 安裝導軌 530mm，含高速總線背闆(六槽位)

VIPA 391-1AF50 安裝導軌 530mm，含高速總線背闆(十槽位)

VIPA 391-1AJ10 安裝導軌 830mm，含高速總線背闆(兩槽位)

VIPA 391-1AJ30 安裝導軌 830mm，含高速總線背闆(六槽位)

VIPA 391-1AJ50 安裝導軌 830mm，含高速總線背闆(十槽位)

附件

VIPA 953-0KX10 MMC 卡

VIPA 953-1LE00 MCC - Speed7 CPU 擴展内存 32K

VIPA 953-1LF00 MCC - Speed7 CPU 擴展内存 64K

VIPA 953-1LG00 MCC - Speed7 CPU 擴展内存 128K

VIPA 953-1LH00 MCC - Speed7 CPU 擴展内存 256K

VIPA 953-1LJ00 MCC - Speed7 CPU 擴展内存 512K

VIPA 953-1LK00 MCC - Speed7 CPU 擴展内存 1M

VIPA 953-1LL00 MCC - Speed7 CPU 擴展内存 2M

VIPA 953-1LM00 MCC - Speed7 CPU 擴展内存 4M

VIPA 953-1LP00 MCC - Speed7 CPU 擴展内存 8M

VIPA 972-0DP01 Profibus-DP 連接器 90°，12M

VIPA 972-0DP10 Profibus-DP 90º總線連接器 12M（帶編程口/診斷指示）

VIPA 972-0DP20 Profibus-DP 45º總線連接器 12M（帶編程口/診斷指示）

VIPA 972-0DP30 Profibus-DP 0º總線連接器 12M（帶編程口/診斷指示）

VIPA 972-9DP01 Profibus-DP 連接器 90°，12M

VIPA 972-9DP10 Profibus-DP 90º總線連接器 12M（帶編程口/診斷指示）

VIPA 972-9DP20 Profibus-DP 45º總線連接器 12M（帶編程口/診斷指示）

VIPA 972-9DP30 Profibus-DP 0º總線連接器 12M（帶編程口/診斷指示）

VIPA 972-8PN00 Profinet 180º總線連接器(10 件)

VIPA 390-1AB60 安裝導軌 160mm

VIPA 390-1AE80 安裝導軌 482mm

VIPA 390-1AF30 安裝導軌 530mm

VIPA 390-1AJ30 安裝導軌 830mm

VIPA 392-1AJ00 20 針前連接器

VIPA 392-1AM00 40 針前連接器

VIPA 950-0KB01 RS232-MPI 編程電纜

VIPA 950-0KB31 USB-MPI 編程電纜
