廊坊移動幹擾測試報告

測試人員：張培源（廊坊移動）、褚春發（代維公司）、萬繼東（北京二十一世紀科技(jì )發展有限公司）等人。

測試背景：根據移動公司後台軟件監控統計結果，在燕郊夏威夷花園二期附近存在明顯的GSM和LTE幹擾信号

使用儀表：IDA2幹擾定向分析儀

1、測試時間：2015年5月19号。

測試地點：燕郊夏威夷花園二期院内

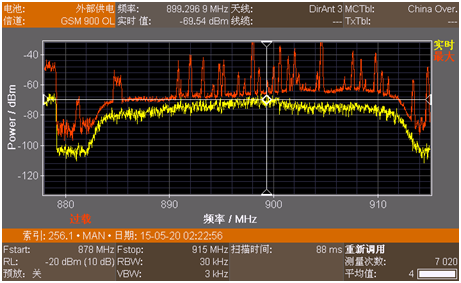

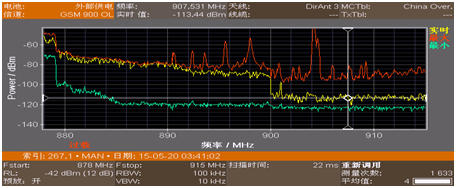

在燕郊夏威夷花園二期大門口，打開IDA2幹擾分析儀，設置成GSM頻段，轉動定向天線進行掃描測試，沒有發現異常信号。沿着小區内道路行進，到達第二棟樓時頻段内本底噪聲開始擡升，懷疑此處有非法放大器存在，沿該樓查找并将定向天線擡高傾斜度指向高層，發現全頻段信号變化明顯，見下圖。

圖1

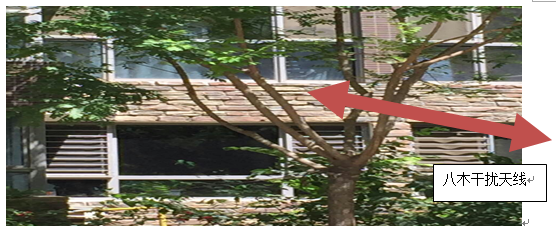

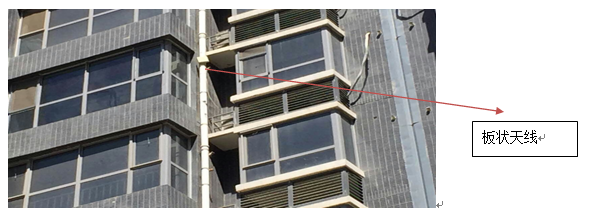

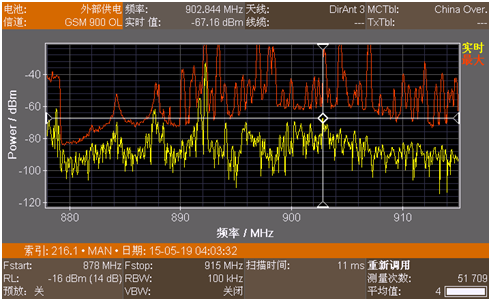

緩慢轉動定向天線觀測頻譜變化情況，發現該樓二單元中間樓層信号最強，初步确認幹擾源位置。經觀測，發現該樓二單元中間樓層排水管上懸挂一白色闆狀物，應是天線，見圖2.

圖2

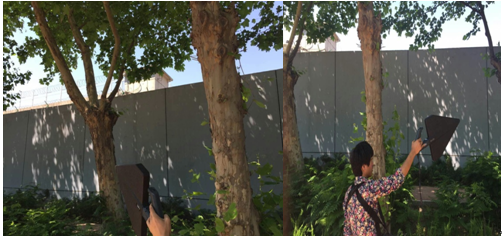

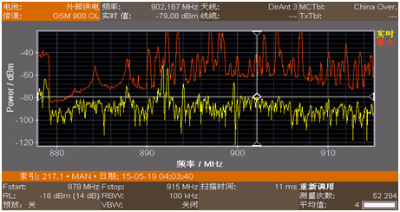

随後我們沿着小區道路繼續查找其他幹擾信号，到達第五棟樓時，儀表本底噪聲又開始擡升，我們攜帶IDA2幹擾分析儀轉到該樓後面時發現信号明顯變弱，判斷幹擾源應該在該樓前面，我們快速步行到該樓前面，在兩棟樓之間道路上轉動定向天線查找強信号，發現前面樓信号更為強烈。使用定向方法确認幹擾源位置見圖4.

圖 3

圖４

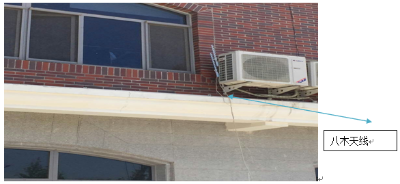

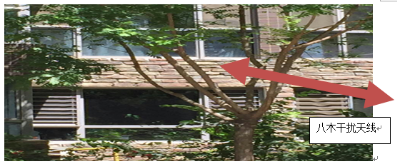

我們攜帶設備來到小區側門，發現該處GSM頻段同樣異常，轉動定向天線指向某一房間時信号明顯變強，發現1個八木天線，見圖6。詢問保安人員得知該天線接到地下室，用于信号放大。

圖 6

至此，我們已經使用IDA2快速發現3個GSM幹擾信号源。

2、測試時間：2015年5月20日

測試地點：廊坊市長途汽車站及看守所

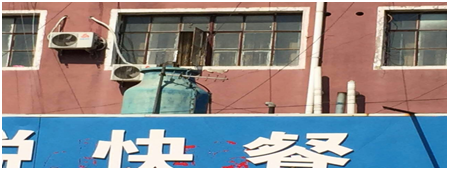

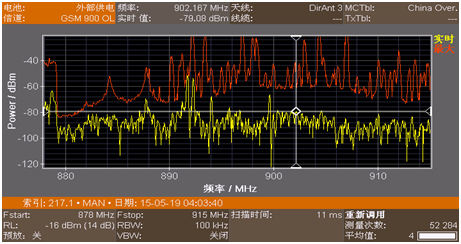

  5月20日我們一行攜帶IDA2幹擾定向分析儀來到長途汽車站附近GSM基站下方工商銀行儲蓄所門口，打開測試設備對所關注的G網頻段進行掃描，頻譜正常無異常信号。考慮到後台判斷幹擾等級和相鄰小區受幹擾情況，我們決定由代維公司的劉工使用IDA2幹擾定向分析儀進行幹擾信号查找，以驗證該設備的便用性。劉工攜帶IDA2前往長途汽車站方向，在長途汽車站出入口進行360度掃描測試，發現兩個方向（近180度）均有頻譜擡升現象，初步懷疑可能有多個幹擾源存在，經過商量決定先進入長途車站查找，我們攜帶IDA2快速行進，随着我們靠近車站辦公區，信号開始明顯變強，但當我們來到辦公區門口，信号又變弱，轉動定向天線發現辦公區側面信号較強，說明幹擾源不在辦公區内。我們轉到辦公樓側面，頻譜整體開始提升，本底達到-90dBm，說明我們離幹擾源已經比較近了。劉工邊走邊轉動定向天線，快速指向汽車站外一處房頂，見圖７，指向該處時信号擡升非常明顯，可以達到-70dBm左右，見圖８，說明此處為幹擾源之一。

圖７

圖8

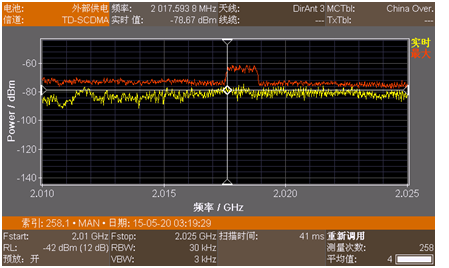

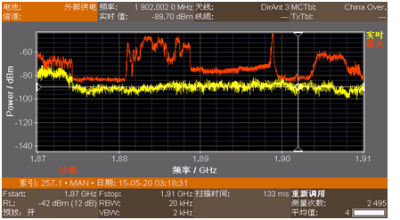

我們開車來到廊坊看守所附近，這片區域幹擾等級高，懷疑有信号屏蔽器存在，我們利用IDA2幹擾定向分析儀對2G/3G/4G信号分别進行掃描監測，當定向天線指向看守所時信号明顯變強，而指向其他方向時3G/4G本底可以降低20dB，見圖9。而2G信号在指向看守所對面某小區時同樣有擡尾現象，見圖10，估計和長途汽車站情況一樣，需進一步詳查。圖11、12為4G、3G頻段被幹擾情況。

圖9

圖 10

圖114G信号被幹擾

圖12 3G信号被幹擾

通過此次幹擾排查工作，我們共計發現幹擾問題5個，分别幹擾了2G、3G、4G信号。由于IDA2是一款專業的幹擾查找設備，具有重量輕、體積小、攜帶方便等特點，特别是具有較高的靈敏度（-167dBm/Hz）、電池熱插拔功能以及強光顯示功能非常适合長時間野外測試工作，而其所具有的智能測向功能配合精準的測向天線更是将幹擾查找工作提升一個檔次。其操作的便利性更是讓初次接觸該儀表的技(jì )術人員快速上手，迅速找到幹擾信号。
