Narda自動測向天線

Narda 測向天線可以與 SignalShark®實時分析儀配套使用，頻率範圍最高至8GHz，具有很高的靈敏度。每一個天線都針對靈敏度和方向性進行了系統性的優化設計，具有很好的測向精度。不同頻段的手持天線頻率範圍有大約20%的重疊部分，在實際應用中非常方便。通常情況下在檢測到信号并對其進行一定的分析之後還需要定位信号發射源的位置，SignalShark 可以和 Narda 自動測向天線（ADFA）組成一套完整的測向定位系統，快速、可靠地對射頻信号進行定位。

應用

SignalShark 與 ADFA 組合使用是一種性能和性價比較高的解決方案，可以滿足許多應用要求，例如：

>PMR 和移動網絡維護，快速可靠地定位發射源和幹擾信号

>頻帶管理

>邊境通信監測

>區域防護和信号偵察

測向同時進行頻譜監測

測向天線陣列中心有一個單極子天線用于測向參考陣子，同時也用作全向監測。在測向過程中打開頻譜視圖即可監測被測信号及其鄰近的信号。

方位和仰角 – 高性能測向

自動測向天線的測向結果包含方位角和仰角。對于那些與測向天線不在同一個平面上的發射源，提高了定位能力。

高質量、高可靠性定位，适用于反射較多的城市環境

由于具有380mm 的天線孔徑和九個天線陣子，ADFA 擁有很高的測向精度。基于熱力圖的定位算法軟件直接在SignalShark 主機上運行，即使是在反射較多的城市區域，也能夠獲得十分可靠的定位結果。

瞬時信号測向

ADFA 測向速度快，單次測向時間低至1.2 ms。對于持續時間很短的信号或脈沖信号例如即按即說（PTT）、遙測信号和跳變信号都能夠進行測向。

集成電子羅盤和GNSS 接收機

ADFA 内置電子羅盤和 GNSS 接收模塊，使用靈活簡單。

無需單獨配置 PC

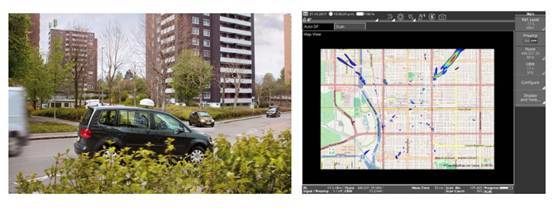

将 ADFA 連接到 SignalShark 就可以立即開始測向。ADFA 由SignalShark 控制并進行供電，應用軟件集成了定位算法，利用公開地圖（OSM）以熱力圖形式呈現定位結果。

車載應用

利用磁性吸盤可以将 DFA 快速固定在車頂上，無需借助任何工具。快速部署，操作簡便。

可搬移應用

三腳支架配有天線快速固定器和水平指示器，可以快速固定天線，連接 SignalShark 主機即可直接進行測試。

自動測向天線 1 (3360/01)

頻率範圍	200 MHz - 2.7 GHz
标稱測量範圍	100MHz：20 μV/m - 40V/m 10dB SNR;RBW 1 kHz 300MHz - 800MHz：≥ 20 μV/m 600MHz - 800MHz：最高達 32 V/m
天線類型	天線類型單通道，自動測向天線 9個天線陣子組成圓形陣列，中心1個全向參考天線
天線口徑	直徑 380 mm（無天線罩）
測向體制	相關幹涉儀
極化垂直	極化垂直
電子羅盤	嵌入式電子羅盤，方位偏差 < 1.5°RMS (typ.)
全球導航衛星系統（GNSS）	嵌入式接收機和天線
測向精度	1°RMS (typ.)
自動頻率響應校正	與 SignalShark 連接使用時自動應用天線因子校正
測向靈敏度	900 MHz - 1.8 GHz： 2 µV/m (typ.) 如圖所示d
輻射方向圖	全向 f ≤ 1.2 GHz： < 1 dB 波動範圍全向監測模式 f > 1.2 GHz： < 3 dB 波動範圍
輸出回波損耗	輸出回波損耗，自動測向模式 900 MHz - 2 GHz: ≥ 17.5 dB 測向模式 f > 2 GHz：≥ 10 dB 額定阻抗50Ω
供電	供電 SignalShark 主機供電
安裝	安裝 天線杆、三腳支架固定 (3/8”-16 UNC) 或磁性吸盤固定
尺寸（高×直徑）	219 mm x 480 mm (8.62ʺ x 18.9ʺ)
重量	5.6 kg (12.3 lbs)
原産地	德國

自動測向天線 2 (3361/01)

頻率範圍	10 MHz - 8 GHz
标稱測量範圍	200MHz：10 μV/m - 25V/m 10dB SNR；RBW 1 kHz
	300MHz - 400MHz：≥ 3 μV/m
天線類型	單通道，自動測向天線. 兩個9 陣子圓形陣列，2 個正交交叉環天線，中心1 個全向參考天線
天線口徑	f < 2.7GHz 直徑 380 mm
	f > 2.7GHz - 8GHz 直徑128 mm
測向體制	沃森-瓦特，相關幹涉儀
極化	垂直
電子羅盤	嵌入式電子羅盤，方位偏差 < 1.5°RMS (typ.)
全球導航衛星系統（GNSS）	嵌入式接收機和天線
測向精度	f < 200 MHz： 3°RMS (typ.) f ≥ 200 MHz：1°RMS (typ.)
自動頻率響應校正	與 SignalShark 連接使用時自動應用天線因子校正
輻射方向圖全向	f ≤ 1.8 GHz： < 1 dB 波動範圍 f ≤ 3.6 GHz： < 3 dB 波動範圍
輸出回波損耗，	自動測向模式 10 MHz - 2 GHz： ≥ 17.5 dB 測向模式 f > 2 GHz - 3GHz： ≥ 10 dB 額定阻抗50Ω f > 3 GHz： ≥ 8 dB
供電	SignalShark 主機供電
安裝	天線杆、三腳支架固定 (3/8”-16 UNC) 或磁性吸盤固定
尺寸（高×直徑）	219 mm x 480 mm (8.62ʺ x 18.9ʺ)
重量	6.5 kg (12.3 lbs)
原産地	德國
